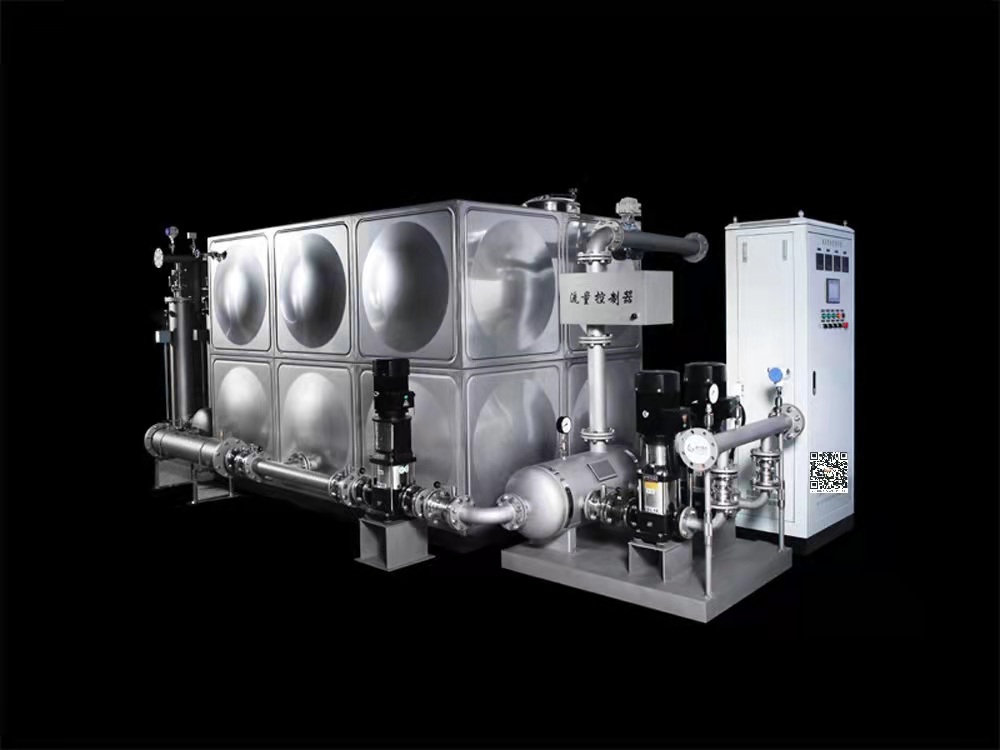

箱式无负压供水设备

智能差量补偿型箱式无负压供水设备定义描述：
综合水箱制作经验和无负压（叠压）变频供水设备特点开发的新产品。将无负压（叠压）变频控制技术与水箱自动变频供水技术相结合；经水泵加压（变频）供至用户的给水系统。既满足了市场上节能的需求，又确保在水压不够或发生停水时正常供水，实现互为补用、互为备用的功能，在实际应用中既节能又确保供水安全性。

适用条件及范围：
① 对于供水安全性要求高，楼层在五层以上，又希望节能的宾馆饭店等项目。
② 对于市政停水时要求正常供水的项目，则要求市政供水压力及水量满足楼宇正常用水的压力（0.3Mpa以上）和水量（大小时用水量）。

系统设备组成：
低阻力倒流防止器、过滤器，稳流补偿器、不锈钢水箱、消毒设备、自动切换装置、静音管中泵机组、控制柜、管件阀门、控制仪表等；采用氩弧焊接而成；不锈钢水箱和稳流罐选用优异食品级SUS304不锈钢板材制造，具备造型美观、焊接质量高、寿命长、卫生、不变形、耐腐蚀、抗冲击等优点。水泵选用楼宇泵中的佼佼者尤孚水泵；连接部件全部采用食品级SUS304材质；控制柜变频器采用进口ABB产品，电器元器件采用进口施耐德产品，可编程控制器采用口西门子产品。

产品特点：
① 供水稳定、高效节能、自动化程度高、清洁卫生；具有叠压供水设备和水箱变频供水设备的优点。设计合理、细致、外形美观、功能优越、辅助功能显著。

工作原理：
一般情况下，采用叠压变频供水；当市政给水压力及用户用水量不能满足管网叠压供水使用条件时，系统自动切换到水箱变频供水；系统的供水管路上还装有用于超压保护的电接点压力表及电动阀。水箱大小及储水量根据用户实际用水量通过高低水位控制系统及电动阀控制水量，通过计量工具和实际不同时间用水量变化曲线，设计每天循环次数和循环时间，确保每天12小时内让水箱水循环一次，保证水箱水的更新。
设备在微机的控制下时刻监测市政管网和用户管网的压力，当压力满足使用要求时叠压变频给水；当压力不足或停水时，切换到水箱变频给水，实现互为备用，互为补用。设备智能化运行，无需专人职守，自来水满足供水要求时，设备停止工作；在用户用水量较小或无用水时，设备自动进入休眠状态。

产品规格型号、配置说明
1、配置说明：产品分普通型配置、节能型配置、高档型配置三种规格。
①普通型配置：低阻力倒流防止器、Y型过滤器、稳流罐、普通型水箱、消毒设备（紫外线、臭氧）、管中泵、自动切换装置。
② 节能型配置：低阻力倒流防止器、Y型过滤器、稳流罐、普通型水箱、消毒设备（紫外线、臭氧）、多台静音管中泵、自动切换装置，增加水箱及稳流罐除砂器、水箱呼吸器、流水槽等。
③高档型配置：不锈钢低阻力倒流防止器、不锈钢Y型过滤器、稳流罐、洁净型水箱、消毒设备（紫外线、臭氧）、多台静音管中泵、自动切换装置、水量、电量检测装置、水箱液位控制装置、节电自控软件、节能控制软件等。

2、产品配置区别：节能型配置在普通型配置基础上配备水箱、稳流罐除砂器、水箱呼吸器、流水槽等更多装置；高档型配置在节能型配置基础上又增加了水量、电量检测装置，安装节电程序软件，控制柜增加微电脑人机界面，远程监控等；同时泵组采用进口尤孚水泵安装。

3、产品编号：QXWG-32-120-2

4、产品选型原则：
本着“四节一环保“原则；
① 多台泵组配合使用，选用“二用一备、三用一备”；
② 酒店、宾馆等用水安全性和稳定性要求高的，选用智能无负压水箱变频供水；
③ 水泵11kw以上时好选用多台配合，分流量，降低泵的功率，提高管中泵的使用寿命，更好的节能。

安装及其它要求
① 成套设备周边距构筑物距离不小于60cm；
② 室内地面铺设防滑瓷砖，且有一定坡度坡向集水坑。构筑物顶部及墙壁应贴白色瓷砖或涂刷防水防霉涂料，设备间墙壁上应安设通风扇或相似设备；
③ 所选用的不锈钢板内外壁必须光滑、洁净、平整；
④ 设备内部与水接触的零部件为不锈钢材质或采取其他措施保证长期不锈蚀。

产品环境要求
① 环境温度：5℃-40℃；相对湿度≤90%（20℃），无凝露；海拔高度不超过1千米。
② 电源电压380V±10%,50Hz±2Hz；设备运行地点无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。
